Соединение проводов

Соединения в распределительной коробке

Соединение проводов в распределительной коробке часто вызывает затруднение у начинающих электриков. «Пробросить» кабеля и провода до распределительных коробок, подключить выключатели, розетки, светильники несложно, и начинающие электрики с этим справляются. А когда дело доходит до соединения концов проводов здесь начинающие электрики уже обращаются к опытным электрикам.  Здесь в принципе ничего сложного нет.


Соединение проводов необходимо производить в распределительных коробках, во-первых, так положено по правилам, во-вторых, места соединения проводов сильнее подвержены неисправностям, перегораниям, оплавление изоляции и короткому замыканию, поэтому к ним должен быть свободный доступ для ремонта.

Монтаж электропроводки удобнее всего проводить кабелем ВВГ он имеет двойную изоляцию и разноцветные жилы проводов, что позволит начинающим электрикам не путаться. При прокладывании кабеля следует заметить концы кабелей, идущие от выключателей и соответствующих им светильников, чтобы их потом не потерять их можно связать или подмотать изоляционной лентой.

Когда все концы проводов заведены в распределительные коробки, оставляем длину концов на расстояние чуть дальше противоположной стенки коробки то есть на длину коробки. Далее их следует зачистить от изоляции, сначала полностью снимаем верхнюю изоляцию кабеля,  потом зачищаем концы проводов на 4 см.

Соединение проводов бывает двух видов параллельное и последовательное. Чаще всего применяется параллельное соединение, последовательно соединяются светильники и выключатели.

Проще всего соединять провода если в коробку не заведены концы от выключателей все провода соединять по цветам. Если в распределительную коробку заведены концы от выключателя туда же нужно завести концы от светильника и соединить один конец провода от светильника с проводом от выключателя.

Схема соединения проводов будет такой, вначале соединяем выключатели и светильники последовательно, после чего соединяем все оставшиеся концы проводов параллельно. Для того чтобы не путаться куда какой конец провода соединять, определим что желтый провод с зеленой полоской это заземление, синий провод ноль, белый или другой – фаза. Если у ваших проводов другая расцветка то определите сами, какой что.

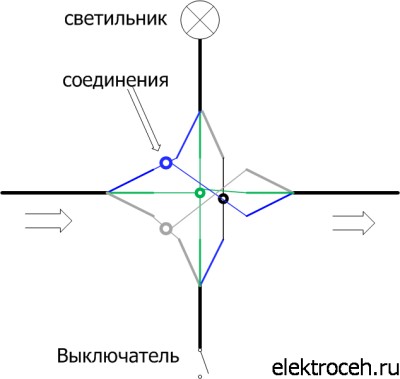

Схема соединения проводов в коробке

В соответствии со схемой вначале соединим выключатель и светильник синий провод, идущий от выключателя, соединяем с белым проводом от светильника. В светильнике белый и синий провод подключаем к патрону желтый заземление.

С двоенный выключатель  подключается по такой схеме, белый провод подключаем к общему контакту, а синий и желтый на оставшиеся контакты. В распределительной коробке соединяем  следующим образом, синий провод от выключателя соединяем с белым проводом одного светильника, желтый провод от выключателя с белым проводом от другого светильника.

Если в светильнике две лампочки и надо чтобы каждая включалась отдельно сдвоенным выключателем, поступаем в зависимости от наличия в светильнике места для заземления. Если места для подключения заземления нет, поступаем аналогично, как и с выключателем, только здесь общий провод будет синим, его пока в коробке не соединяем, а оставшиеся два подключаем к выключателю. Если светильник необходимо зазеблять (чуть не с матерился), то берем четырех жильный провод, желтый заземление, синий общий. В коробке желтый провод и синий светильника пока не соединяем, а два оставшихся соединяем один с выключателем. Если не сможете разобраться прокладывайте два трехжильных кабеля по каждому на патрон.

Соединив светильники с выключателями,  изолируем соединенные концы и укладываем в распределительную коробку. Теперь у нас остались свободными синие концы от светильников  и белые от выключателей, и заземление. Все в соответствии со схемой соединяем все остальные концы проводов параллельно. То есть все желтые провода соединяем вместе, изолируем и укладываем в коробку, также все синие, а потом все белые.

Чего написал сам запутался.

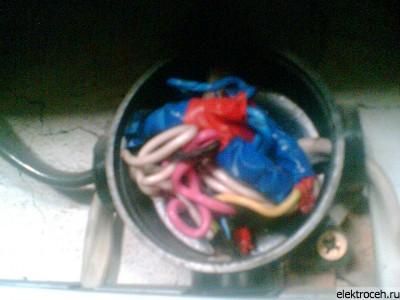

На фото: «Как в этой куче проводов разобраться».


Комментарии и отзывы

Соединение проводов: 47 комментариев

  1. admin Автор записи

    Сам запутался в этих проводах 🙂
    Смысл в том что я соединяю провода по цветам, чтобы не путаться какой провод куда.
    На схеме показано как соединить провода в распределительной коробке по цветам.

  2. сергей

    подскажите пожалуйста,я крепил понели мдф на стену и случайно попал в провод который запитывает счётчик(сч.в квартире)и мне пришлось поднимать сч на высоту привышаущее 35см от норматива(ПУЭ)
    смиртельно это ,или нет ….

  3. admin Автор записи

    Это получается выше 2х метров. Обычно это затруднений не вызывает, просто когда будут ходить проверяющие будете давать им табуретку, главное что бы они смогли снять показания.
    При переносе электросчетчика вам скорее всего понадобится заменить пломбу, когда ее будут ставить вам скажут можно так электросчетчик ставить или нет, везде по разному.
    Если нельзя то можно просто заменить вводной кабель, наращивать нежелательно. Статья по теме Установка электросчетчика

  4. дмитрий

    Здраствуйте. не подскажете схемку, как соединять провода если на 1 лампочку ставить 2 выключателя. И могут ли они быть независимыми друг от друга?

    1. admin Автор записи

      Да такая схема есть только для нее обычные выключатели не подойдут здесь нужен проходной выключатель то есть два таких выключателя, Их еще называют переключателями. Они есть в продаже стоят также как и обычные выключатели.
      Схема проходного выключателя

  5. Роман

    Подскажите как лучше скрутить несколько проводов?Например 4 АВВГ сечением 4 мм2 одножильных провода в 1 точку? ведь такое соединение менее надёжно.Клемничкам с винтовыми соединениями я тоже недоверяю — слабнут со временем.Wago — вариант или тоже нечего хорошего??????Поделитесь опытом я думаю этот вопрос многих заинтересует.

  6. admin Автор записи

    Здесь есть статья про скрутку проводов
    Скрутка вполне надежна, просто если необходимо соединить много проводов скрутка делается длиннее.
    Скрутка не соответствует требованиям ПУЭ. Поэтому на практике мы применяем два варианта. Первый вариант делается скрутка и сверху на нее надевается сжим например У731М У3 (4-10/1,5-10) у таких сжимов есть один плюс у них посередине железная пластинка это позволяет соединять медь с алюминием. Минус в том что они громоздкие и много их в одну распред. коробку не запихаешь.
    Второй вариант опрессовка так же делается скрутка на нее надевается гильза и опрессовывается.

  7. Роман

    Такие сжимы конечно норм но не в распределительной коробке!!!Вот пример коробка в прихожей дома90-х г. в неё приходит:питающий+светильник+выключ.+звонок кн.+звонок+пит. в комнату(хорошо если розетку ненадо а то+ ещё она)итог 6 пров. в 1 коробк. Я слышал что есть такие Wago принцип его такой провод просто вставляется в него и пружиная пластина поджимает его.Админ напиши пож….сто сталкивался ли ты с такими и что можно сказать о качестве соединения

    1. admin Автор записи

      Я считаю что старая добрая скрутка намного надежнее всяких клеммников, в том числе и Wago. Потому что при скрутке площадь соприкосновения проводов намного больше чем в клеммниках соответственно сопротивление меньше. Плюсы Wago это простота монтажа не нужны ни пассатижи не отвертки, просто вставляй провода, к тому же гораздо быстрее. Что не мало важно при больших объемах работ.

      Сжимы и гильзы увеличивают площадь соприкосновения проводов.
      Сжим 731 необязательно ставить на все скрутки достаточно на те по которым будет теч большой ток, обычно это всего две скрутки. «Скорлупу» сжима можно убрать, и за изолировать изо лентой.

      Да, кстати есть же еще СИЗ их мы ставим чаще всего, они хорошо подходят для скруток 2-6 проводов, в добавок они еще и изолируют.

      Одним словом мы не отказываемся от скруток, а просто усиливаем их тем или иным способом.Чтобы соответствовать требованиям ПУЭ.

  8. Андрей

    Пож-та подскажите, монтажник сделал скрутку проводов (2 жилы без земли, фаза и ноль) в коробке от 2*2=4 ламп, 2 розеток и двух выключателей. Я сейчас подвожу питание к этой коробке — силовой 2-х жильный кабель, и вижу, что 4 провода скручена в два контакта, но фаза вместе с нулем и заглушена — заизолирована, такое может быть — это правильно?
    Подсоеденить питание предлагается к более массивным скруткам с фазой и нулем отдельно, не заизолированным.

  9. admin Автор записи

    Ну, если все работает значит правильно.
    Да, питание судя по всему следует подключать к двум более массивным скруткам, там еще должно быть две скрутки по меньше от выключателей. Итого у Вас должно быть четыре скрутки.

  10. Андрей

    Спасибо за комментарий! Питание я еще подсоеденял, поэтому как работает не знаю. У меня, как вы верно заметили 4 скрутки, но меня настораживает, что на двух маленьких (два провода всего) из них, фаза соеденена с нулем, такое может быть?

  11. admin Автор записи

    Это правильно в том случае, если один провод идет от лампочки второй от выключателя. Эти маленькие скрутки служат для того чтобы объединить выключатель и лампочку в одну цепь.

    Если было бы только две большие скрутки, тогда было бы неправильно при включении выключателя выбивало бы автомат. А лампочки постоянно горели бы.

    Обязательно подключайте питание через автоматический выключатель вдруг что нибудь не правильно, автомат с разу выбьет.

  12. Сарвар

    Скажите пож.а я сделал электомонтаж из двух жили проводов без заземление и на это можно установить УЗО спасибо.

  13. руслан

    здравствуйте, подскажите — через выключатель идет нулевой провод, хочу поставить диммер, будет ли работать или фазу подводить надо?

  14. admin Автор записи

    Ноль на выключателе не порядок. возьмите просто провода местами поменяйте. Если на всех выключателях ноль то местами можно поменять прямо в щите после счетчика.

  15. руслан

    спасибо за совет, диммер подключил и через ноль — работает (только фазу пришлось тянуть от розетки), а в чем непорядок, дому уже 40 лет и все работает.

  16. admin Автор записи

    Не порядок в том что, при отключении выключателя светильник будет оставаться «под фазой», и менять лампочки, протирать от пыли, делать ремонт и другое, будет не так безопасно

  17. Настя

    Подскажите, пожалуйста, как маркируется семижильный кабель в коробке? Трехжильный А N PE. Пятижильный — A B C N PE. Дальше по аналогии? A B C D E N PE?
    Спасибо.

  18. admin Автор записи

    Настя, так маркируется только трех- четырех- или пятижильный кабель.
    Это маркировка для передачи электроэнергии.
    PE это защитное заземление или зануление.
    N это рабочий ноль.
    A,B,C это три фазы.

    А в семи жильном кабеле две оставшиеся жилы либо не используются, либо используются для других целей, Таких ка управление, сигнализация. И маркируются в зависимости от этих целей.

    Еще этот кабель может использоваться для переключения двигателя со звезды на треугольник. Или для переключения скоростей двигателя. Маркировка будет: A,B,C,A1,B1,C1,PE

    Одним слово маркируется в зависимости от целей использования.

  19. Юрий

    («Пробросить» кабеля и провода до распределительных коробок)в самом начале текста, а электрик должен говорить правильно «КАБЕЛИ»! И на схеме разрисуйте контакты и подводимые провода к выключателю и светильнику, а то какой нибудь недоносок почитает и подключит все концы на один контакт, ссылаясь на интернет!

  20. Олжас

    Помогите мне сделать контрольку и аркашку в одном корпусе? Что мне нужно для этого. И как сделать?

  21. admin Автор записи

    Олжас, надо подумать может даже статью напишем. А что есть аркашка, а то у нас так не говорят.

  22. Саня."электроЧАЙНИК"

    Мужики, столкнулся с ситуацией:
    в соединительной коробке сходятся 11 фазных (алюминиевых, сечением по 2,5мм2) проводов.
    Они были соединены в одну косищу. Но изоляция на некоторых оплавилась. Косищу распустил всё почистил.
    1.Теперь задача всё снова соединить. Вопрос как? (по старому, просто скрутить, или есть вариант по-надежнее?)
    2.Еще важна компактность этого соединения, надо уместиться в коробку!

  23. admin Автор записи

    Саня.»электроЧАЙНИК», Самое простое это сделать по старому. У нас обычно не заморачиваются и не изобретают велосипед, делают как было.
    Ну а на скрутку можно надеть гильзу и опрессовать или сжим 731 без «скорлупы», или ему подобный. И за изолировать изолентой

    Была бы медь можно было бы пропаять.

  24. Саня."электроЧАЙНИК"

    Спасибо, тоже так думал(в практике встречал гильзы), правда не знаю чем опресовывают гильзу?
    А если допустить, что я смогу расширить коробку или вторую смонтировать, то как еще можно соединить?
    (там один фазный провод идет от ЩУ, а остальные на нём «висят»)

  25. admin Автор записи

    Саня.»электроЧАЙНИК», гильзы опрессовывают специальным инструментом.
    Если есть возможность лучше из щита провести еще 2 фазы и по ним распределить эти провода. В щите каждую фазу подключить через отдельный автомат.

    Достаточно надежно соединение болтом с гайками и шайбами.

    Из менее надежных клеммы винтовые или Ваго.

  26. yrii

    Ещё применяется сварка медных проводов трнсом 220\36 в.угольком,
    надёжнее не придумаеш,имеется в виду скруток конца их в капельку.
    Какое Ваше мнение на это.А вот алю-
    минивые пробовал кто-нибуть сваривать,если да то как.

  27. Антонй

    Здравствуйте,подскажите если параллельно идут 6 розеток(3ж), и 3 светильника(2ж) какой кабель должен быть ны выходе? Спасибо зарание!!!

  28. admin Автор записи

    Антонй, зависит от нагрузки, обычно на розетки хватает ВВГ 3X2,5мм а на светильники ВВГ 2X1,5мм. можно не ВВГ, а другой с таким сечением.

  29. Виктория

    Здравствуйте, подскажите, пожалуйста, как соединить провода. Купила светильник с сонеткой, с двумя лампами. Как с одной соединять провода — знаю, а вот с двумя лампами — сомнения… От каждой лампы отходит по два провода, от сонетки тоже два провода, как правильно соединить их с вилкой и между собой?

  30. Резиновый_Утенок

    извиняюсь что не по теме обсуждения.если не сложно подскажите пожалуйста.где можно скачать книги по ремонту глубинных насосов и их эксплуатации.Насос глубинный мощностью 30 кВт к примеру. вот ссылка на фото http://www.elektroceh.ru/prikoly-elektrikov/shok-pochti-elektricheskij.html/attachment/nasos.

  31. Олегtrik

    Автор темы поменяйте «картинку» в схеме соединения проводов.
    Три провода на одинарный выключетель — это много. Провод (выделенный зелёным цветом) не нужен! И скрутку (выделенную черным цветом) я бы показал немного ниже, не на пересечении с синим проводом
    Можно так же добавить вторую «картинку», где будет показан многоламповый светильник (люстра)и двойной выключатель.

  32. Славик

    Первичная схема не верна!!! При таком соединении получится ,что в выключателе появиться Земля (Когда ей там абсолютно не место!!)!!! Скручиваем в один пучок питающие (2) и потребитель,НУ ЛАМПОЧКУ( Синие ноль) ,жёлто- зелёные только у питающих (2)(но если есть то от потребителя ,например люстра)В один же пучок питающие (2) и один На выключатель белые фазы ,ТАК ПОЛУЧАЕМ КЛАССИЧЕСКИЙ РАЗРЫВ ФАЗЫ,НОЛЬ РАЗРЫВАТЬ КАТЕГОРИЧЕСКИ НЕЛЬЗЯ !!!!И в конце отходящий из выключателя скручиваем с фазным по цвету на потребителе. Ну если клавиша одна ,а кабель трёхпроводной ,желто -зелёную жилу не в выключателе, не в коробке не откусываем ,а аккуратно скручиваем в кольцо и прячем коробках,вдруг на люстру ражживетесь)))

  33. Антон

    Всем добрый день. Требуется помощь.
    Проблема в соединении проводов в распред.коробке, при проходном переключателе.
    Кто может объясните, лучше рисунок. Схем не понимаю ни шиша. Линия 25 метров, воздушная, два светильника, источник питания возможен с любой(обоих сторон). Есть ли возможность экономии проводов, за счёт чего?
    Заранее всем благодарен.
