Как снять втулку с вала

Как снять втулку с вала электродвигателя

Сняв полумуфту с вала электродвигателя, мы столкнулись с проблемой, дело в том, что полумуфта ремонтировалась, в нее была вставлена втулка, и уже эта втулка  надевалась на вал электродвигателя. Когда мы сняли полумуфту, втулка осталась на валу.

Полумуфту мы снимали съемником, нагревая ее пропаном. Нагретая до красна (с одной стороны) полумуфта, сильнее расширилась (по законам физики), в то время как втулка была более холодной и крепко сидела на валу электродвигателя.  Поэтому втулка и осталась на валу двигателя.

Встал вопрос, как снять втулку? Подходящего съемника не оказалось, так как толщина втулки была около 10мм, ее сложно было зацепить. Сбить втулку не получалось она была слишком близко от электродвигателя, плотно сидела и получала механические повреждения.

Было два более реальных варианта. Во-первых, надеть полумуфту назад на втулку, закрепить (болтами или сваркой), и попробовать снять втулку с полумуфтой. Так стоило поступить сразу, но «Хорошая мысля, приходит опосля». Во-вторых, срезать втулку пропаном или болгаркой, в этом случае пришлось бы искать новую втулку.

Мы выбрали третий вариант, сделали самодельный съемник для втулки. Во втулке было про сверлено два отверстия и в них нарезана резьба. Туда ввернули два болта, к болтам приварили две большие гайки. В гайки ввернули две шпильки, на них установили самодельный съемник. Как видно на фото.

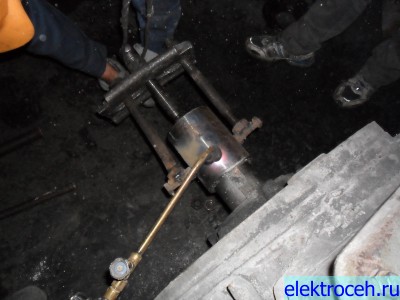

Нагрев втулки пропаном

Втулку на грели пропаном и стали выворачивать ее съемником. Шпильки съемника стали поворачиваться. Чтобы этого не происходило съемник закрепили кран-балкой. Втулка стала медленно слезать с вала.

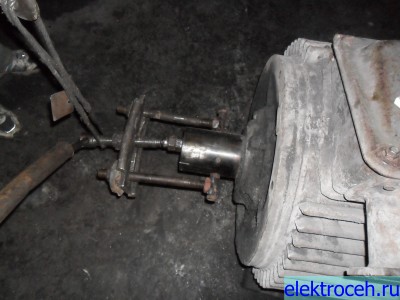

Съемник подвешен на кран-балке

Где то на полпути сорвалась резьба на гайке и шпильке. Мы электросваркой приварили шпильку к гайке. И дальше спокойно сняли втулку с вала электродвигателя.

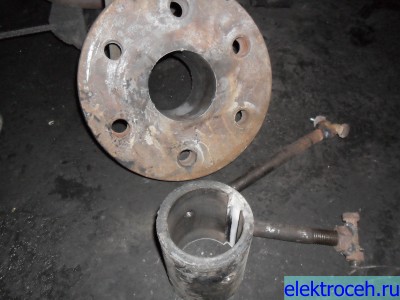

Втулка и полумуфта

Все втулка снята не пришлось ее срезать.
