Скрутка проводов

Скрутка проводов в распредкоробке

Самым простым и достаточно надежным соединением проводов является обычная скрутка. Применение скруток вполне оправдано в маломощных осветительных сетях. Однако скрутки хорошо выдерживают и большой ток. Скрутки можно делать во временных электрических сетях, а также в переносных. Но если вы строго соблюдаете ПУЭ и другие документы, то скрутки это не для вас.


По некоторым причинам нормативные документы (ПУЭ) не разрешают делать скрутки. Проверяющие инстанции могут очень обидеться, если увидят скрутку проводов. Поэтому не стоит делать скрутки проводов в легкодоступных местах, таких как электрические щиты, туда проверяющие заглядывают в первую очередь. Ну а в распределительные коробки редко кто лазит, кроме электриков, особенно если эти коробки высоко или замурованы в стене.

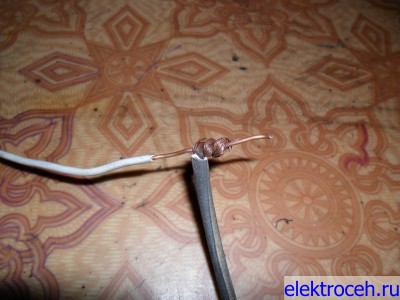

Самый простой способ сделать скрутку, это взять два зачищенных, одножильных провода и скрутить их пассатижами.

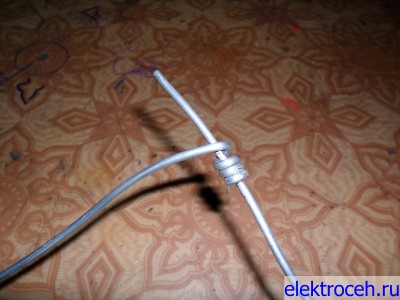

Другой способ скрутки проводов является механически прочным на разрыв. Для того чтобы сделать такое соединение, берутся два зачищенных одножильных конца проводов, соединяются крест на крест, и конец одного провода наматывается на другой провод в сторону от конца, наматывается виток к витку.

Скрутка прочная на разрыв

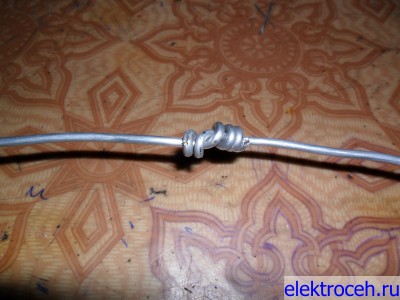

Далее оставшийся конец наматывается также виток к витку, на другой провод. Для максимальной прочности следует сделать не меньше пяти витков в каждую сторону.

Скрутка проводов прочная на разрыв

Правильно сделанное соединение будет настолько прочным, что если попытаться его разорвать то, скорее всего провод порвется в другом месте, а не вместе соединения.

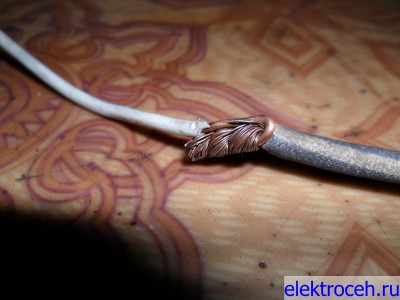

Для того чтобы соединить одножильный и многожильный провода, многожильный конец провода полностью наматывается на середину зачищенного конца одножильного провода.

Как скрутить многожильный и одножильные провода

Далее Конец одножильного провода прижимается к намотанному многожильному проводу и хорошо сжимается пассатижами. Полученная скрутка прижимается к одножильному проводу. Таким же образом соединяются два многожильных провода.

Скрутка Проводов зажимается дважды

Я попробовал разорвать такую скрутку думал что она разберется, а нет разорвалась в месте перегиба проводов. Вот кстати видео моего эксперимента: Скрутка двух многожильных проводов, а вот еще Многожильный и одножильный провода

Крайне не рекомендуется соединять скруткой медные и алюминиевые провода вместе. Такое соединение очень ненадежно.
Со временем медь и алюминий окисляются, сопротивление соединения увеличивается, и оно начинает подгорать. Большое количество окислов меди и алюминия не проводят электрический ток. А также в случае если через соединение меди и алюминия будет течь большой ток, то оно может отгореть. Соединять медь и алюминий скруткой можно только временно, за короткое время скрутка не успеет окислиться. Обычно медь и алюминий соединяется через железо или латунь, болтами или клеммами.
Соединения скруткой можно усилить: пропаяв, сжимами, болтами и другими способами. Сейчас в продаже появились такие колпачки СИЗы, пластмассовые с пружинкой или резьбой внутри. Эти СИЗы накручиваются сверху на скрутку. Пользы от СИЗов нет, но нет и вреда.
Хотя кое-какая польза есть, во-первых, они могут заменить изоленту, достал СИЗ с кармана и закрутил, во-вторых, большинство проверяющих если увидят скрутку с СИЗом, то не обидятся все таки СИЗ заводского изготовления, а не самоделка. Хотя в ПУЭ не запрещается использовать изоленту, некоторые проверяющие обижаются, если увидят изоленту.
