Автоматические выключатели ВА

Автоматические Выключатели ИЭК и EKF

Автоматические выключатели ВА 47-29 (ИЭК)  являются современными и  самыми популярными (в своем классе) средствами защиты от перегрузок  и токов короткого замыкания. Часто мы ставим эти автоматы, не задумываясь,  как они устроены, какие у них характеристики, просто берем автоматический выключатель на 16А  или  25А, то есть, выбираем по току и ставим. Думаю, что характеристики автоматических выключателей полезно будет знать.

Описание и Устройство автоматических выключателей

Автоматический выключатель ВА47-29 (ИЭК) это электрический коммутационный аппарат служит для ручного включения и отключения нагрузки, а так же для защиты электрических сетей и оборудования от перегрузки и токов короткого замыкания. У этих автоматических выключателей есть две степени защиты электромагнитная и электротепловая. Электромагнитная защита служит для защиты от сверхтоков, так как она срабатывает очень быстро, то рассчитывается на ток намного больше номинала иначе при кратковременных скачках тока (пусковой ток)  автоматически выключатель срабатывал бы. Электротепловая защита наоборот защищает от перегрузок, так как имеет некоторую тепловую инерцию. При длительной работе на предельном токе биметаллическая пластина теплового элемента постепенно нагревается и автоматический выключатель срабатывает. С другой стороны при сверхтоках тепловой элемент нагревается не сразу и пройдет несколько секунд, прежде чем он сработает.

Полезный совет, если у вас выбил автоматический выключатель, не включайте его сразу дайте несколько минут остыть.

Габаритные размеры автоматического выключателя

Размеры автоматических выключателей ВА 47-29(ИЭК)

Автоматический выключатель ВА 47-29(ИЭК) бывает однополюсный, двухполюсный, трехполюсный и четырехполюсный. Монтируют автоматы на 35мм монтажную DIN-рейку. Автоматические выключатели выпускаются с защитными характеристиками B, C, D. Эти изделия соответствуют ГОСТ Р 500345-99.

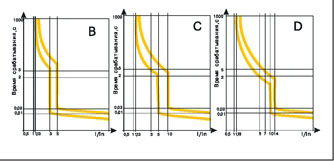

Характеристики автоматических выключателей

Характеристики Автоматических выключателей ВА 47-29(ИЭК) B, C, D

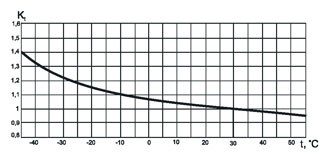

Температурные характеристики

Температурные характеристики автоматических выключателей ВА 47-29(ИЭК)

На подвижных и не подвижных контактах сделаны напайки из серебряного композита, покупайте настоящие автоматы, так как на поддельных таких напаек нет. На контактных зажимах сделаны насечки, они защищают провода от перегрева и оплавления в местах соединения. Диапазон рабочих температур от -400С до +500С. Автоматические выключатели ВА 47-29(ИЭК) работают в любом положении относительно вертикали. Выпускаются на девятнадцать номинальных токов и три защитные характеристики (B, C, D). Срок службы не меньше 15 лет.

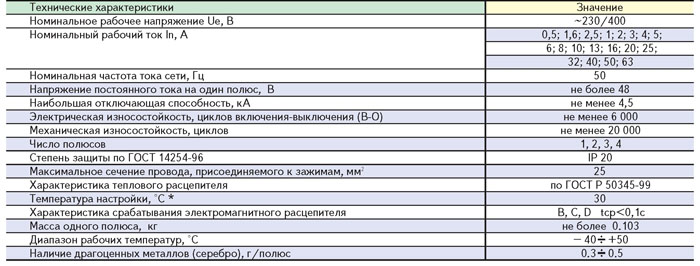

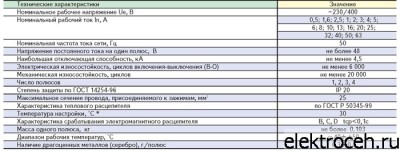

Технические данные автоматических выключателей

Технические характеристики автоматических выключателей ВА 47-29(ИЭК)

Скачать таблицу:  «Технические данные автоматических выключателей»
