В мире электротехники и электромонтажа существует золотое правило: прежде чем работать с цепью, необходимо убедиться в отсутствии напряжения. Но что, если нужно измерить не напряжение, а ток, причем без разрыва цепи и создания дополнительных рисков? Именно для этих целей был создан один из самых важных и практичных инструментов — токоизмерительные клещи для электрика. Этот прибор кардинально изменил подход к диагностике электроустановок, сделав процесс измерения силы тока быстрым, безопасным и эффективным.

Что такое токоизмерительные клещи и как они работают?

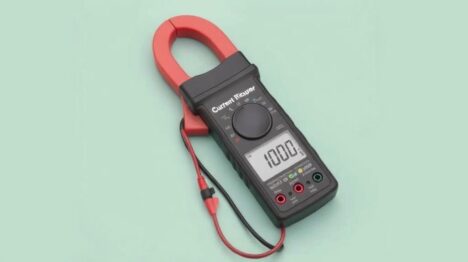

Токоизмерительные клещи для электрика — это электроизмерительный прибор, основная функция которого — измерение силы переменного, а часто и постоянного тока без необходимости физического разрыва цепи и последовательного подключения амперметра.

Принцип их работы основан на фундаментальном законе электромагнетизма. В основе прибора лежит разъемный магнитопровод (клещи), который обхватывает проводник с током.

1. Для переменного тока (AC): Протекающий по проводнику ток создает вокруг него переменное магнитное поле. Это поле наводит (индуцирует) переменный ток во вторичной обмотке, которая намотана на магнитопроводе внутри клещей. Прибор измеряет этот вторичный ток и, зная коэффициент трансформации, пересчитывает его в значение силы тока в измеряемом проводнике. По сути, клещи являются трансформатором тока, первичной обмоткой которого служит сам измеряемый провод.
2. Для постоянного тока (DC): Для измерения постоянного тока используется более сложная технология — эффект Холла. В магнитопровод встраивается датчик Холла, который реагирует на постоянное магнитное поле, создаваемое проводником с постоянным током, и генерирует напряжение, пропорциональное силе этого поля. Это напряжение измеряется и преобразуется в показания силы тока.

Современные модели представляют собой не просто клещи, а многофункциональные устройства, объединяющие в себе возможности токоизмерительных клещей для электрика, цифрового мультиметра, вольтметра и омметра.

Ключевые преимущества использования токовых клещей

Почему этот инструмент стал таким популярным среди профессионалов?

• Безопасность превыше всего. Это главное преимущество. Электрику не нужно вносить изменения в цепь, отключать питание или прикасаться к оголенным контактам для измерения тока. Достаточно обхватить изолированный провод клещами. Это сводит к минимуму риск поражения электрическим током и короткого замыкания.
• Оперативность измерений. Процесс занимает секунды: раскрыл клещи, обхватил провод, получил показания. Это незаменимо при поиске перегруженных цепей, проверке потребляемой мощности оборудования и оперативной диагностике.
• Возможность измерения больших токов. Стандартные мультиметры часто имеют ограничение по току в 10-20А. Токоизмерительные клещи для электрика легко справляются с токами в сотни и тысячи ампер, что делает их идеальными для работы в распределительных щитах и с мощным промышленным оборудованием.
• Непрерывность работы оборудования. Поскольку измерение происходит без разрыва цепи, нет необходимости останавливать производственный процесс или отключать питание критически важных систем.

На что обратить внимание при выборе токовых клещей

Чтобы выбрать подходящий инструмент, необходимо учитывать ряд ключевых параметров.

1. Тип тока: AC или AC/DC.
   • Модели только для переменного тока (AC) дешевле, но их функционал ограничен.
   • Универсальные клещи, измеряющие и переменный, и постоянный ток (AC/DC), значительно практичнее. Они необходимы для работы с современными частотными преобразователями, системами солнечной энергетики, автомобильной электроникой и источниками бесперебойного питания.
2. Максимальный измеряемый ток.
   Самый распространенный диапазон для бытовых и общепромышленных задач — до 600А или 1000А. Этого хватает для绝大多数 измерений в щитах и на производстве. Для мощных энергетических установок существуют модели на несколько тысяч ампер.
3. Разрешение и точность.
   Точность указывается в процентах от показания. Для профессиональных задач достаточной считается точность 1.5% – 2.5%. Также важно разрешение дисплея, особенно при измерении малых токов.
4. Наличие функций мультиметра.
   Подавляющее большинство современных клещей — это комбинированные устройства (Clamp Meter). Обязательные функции:
   • Измерение напряжения (AC/DC).
   • Прозвонка целостности цепи со звуковой индикацией.
   • Измерение сопротивления.
   • Тест диодов.
     Дополнительные полезные функции: измерение частоты, емкости конденсаторов, температуры (с помощью термопары), режим удержания данных (HOLD).
5. Функция «Пусковой ток» (Inrush Current).
   Это критически важная функция для электрика, работающего с электродвигателями, трансформаторами и импульсными источниками питания. При запуске такой equipment потребляет ток в 5-10 раз превышающий номинальный. Обычные клещи не успевают уловить этот кратковременный всплеск. Функция Inrush фиксирует именно пиковое значение пускового тока, что позволяет правильно подобрать защитную автоматику.
6. Эргономика и дизайн.
   • Размер раскрытия клещей: Определяет, какие проводы можно обхватить. Стандартный размер около 40-50 мм позволяет работать с большинством одиночных проводников в щите.
   • Качество дисплея: Крупные, подсвечиваемые цифры необходимы для работы в плохо освещенных местах.
   • Защита от пыли и влаги: Класс защиты не ниже IP54 обезопасит прибор от случайных брызг и пыли.
   • Эргономика корпуса: Инструмент должен удобно лежать в руке, иметь прорезиненные вставки против скольжения.

Практическое применение в работе электрика

• Поиск перегруженных цепей. Измерение тока в разных линиях, отходящих от автоматического выключателя, чтобы выявить ту, где потребление близко к пределу.
• Контроль нагрузки на двигатель. Позволяет оценить, не работает ли электродвигатель в режиме перегрузки.
• Балансировка фаз. В трехфазных сетях важно, чтобы нагрузка по фазам была примерно равной. Токоизмерительные клещи для электрика — основной инструмент для этой задачи.
• Диагностика неисправностей. Например, отсутствие тока в одной из фаз при работающем двигателе укажет на обрыв или неисправность цепи управления.
• Измерение потребляемой мощности. Зная ток и напряжение, можно приблизительно рассчитать мощность (P = U * I для однофазной цепи).

Заключение

Токоизмерительные клещи для электрика — это не просто удобный гаджет, а серьезный диагностический инструмент, который повышает уровень профессионализма, безопасности и эффективности работы. Инвестиции в качественную универсальную модель с функциями мультиметра, возможностью измерения пускового тока и постоянного напряжения окупятся очень быстро. Правильно выбранные клещи станут вашим надежным помощником в решении самых сложных задач, от бытового щитка до промышленной линии.
