Срок службы и надёжность кабеля закладываются на этапе его изготовления. Для практикующего электрика понимание свойств изоляционных и броневых материалов — это не отвлечённая теория, а прямая основа для выбора способа прокладки, поиска причин неисправностей и оценки запаса безопасности всей системы электроснабжения.

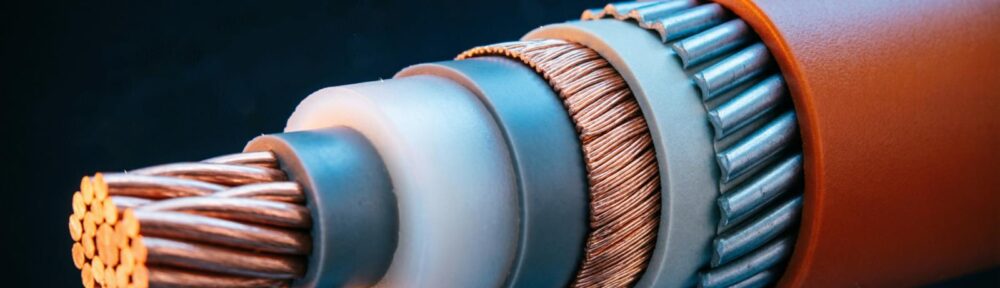

Изоляционные материалы: от бумаги к полимерам

Пропитанная бумажная изоляция — старейшая технология в силовой кабельной технике. Кабельная бумага после вакуумной сушки пропитывается составом на основе канифоли и минерального масла, обладает стабильными электрическими характеристиками и повышенной стойкостью к коммутационным перенапряжениям. Недостатки тоже чёткие: бумажные слои требуют металлической оболочки для защиты от влаги, кабель тяжёлый, а на вертикальных и крутонаклонных трассах есть риск стекания пропитывающего состава — поэтому область применения заметно ограничена.

Поливинилхлорид (ПВХ) доминирует в низковольтном сегменте, и главное его преимущество — негорючесть и химическая инертность. ПВХ самозатухает, устойчив к кислотам, щелочам и солевому туману, допускает прокладку на любых уклонах. Плата за это — заметно более низкие диэлектрические показатели по сравнению с полиэтиленом, повышенные диэлектрические потери, а при высокой температуре материал выделяет хлористый водород и другие коррозионно-активные газы, что жёстко ограничивает его применение на высоком напряжении.

Сшитый полиэтилен (СПЭ, XLPE) — основной выбор для кабелей среднего и высокого напряжения. Химическая сшивка превращает линейные молекулы полиэтилена в трёхмерную сетку, и материал одновременно получает высокую термостойкость (длительная рабочая температура до 90 °C, при КЗ — до 250 °C) и крайне низкие диэлектрические потери. В отличие от бумажной изоляции, кабель с СПЭ не требует металлической оболочки для гидроизоляции, что резко снижает затраты на монтаж и обслуживание. Слабое место — древовидное старение (триинг): микродефекты внутри изоляции под действием сильного поля провоцируют древовидные разрядные каналы, которые постепенно разрушают изоляцию. Именно поэтому на практике применяют внутренний и внешний полупроводящие экраны, сводящие искажение поля у поверхности жилы к минимуму.

Резиновая изоляция (натуральный каучук, этиленпропиленовая, кремнийорганическая резина) остаётся незаменимой для подвижного оборудования и особых условий. Резина отлично гнётся, что важно при частых перегибах, но по механической прочности и влагостойкости обычно уступает СПЭ и требует оплётки или дополнительного защитного слоя.

Отдельно стоит политетрафторэтилен (ПТФЭ) — он сохраняет позиции в высокотемпературных и высокочастотных применениях: длительная рабочая температура до 250 °C, практически полная химическая стойкость. Но сложность переработки и высокая цена ограничивают его авиацией и приборными линиями.

Броня: инженерная логика механической защиты

Задача брони — воспринимать механические нагрузки при прокладке и эксплуатации. Логика выбора проста: против какого усилия работаем — такую сталь и ставим.

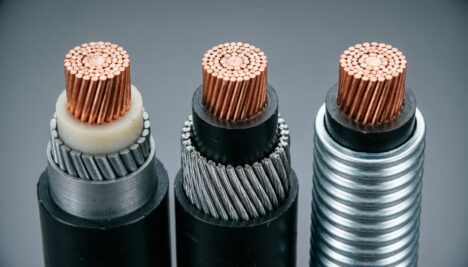

Броня из стальных лент — двухслойная спиральная обмотка оцинкованной лентой, рассчитанная в первую очередь на радиальное давление: обратная засыпка, нагрузка от дорожного покрытия, повреждения грызунами. Осевое растяжение она практически не держит, поэтому плохо подходит для трасс с протяжкой. Для одножильных кабелей стальная лента категорически запрещена: она образует магнитный контур, в котором под переменным током наводятся вихревые токи и возникает нагрев. Здесь применяют немагнитные материалы — алюминий или алюминиевый сплав.

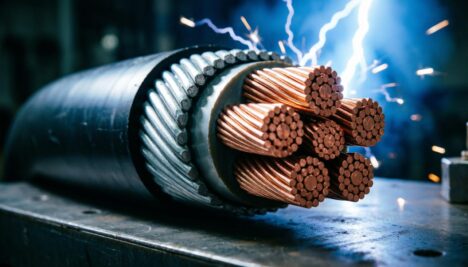

Броня из стальных проволок — пучок круглых проволок, наложенных спирально или в виде оплётки, — даёт прочность на разрыв намного выше ленточной. Применяется в вертикальных шахтах, под водой, на крутых уклонах и там, где нужно тянуть кабель с большим усилием. Проблема вихревых токов сохраняется, поэтому в одножильных кабелях стальную проволоку заменяют алюминиевой.

Гофрированная стальная оболочка — комбинированное решение: стальная труба сваривается продольно, затем выдавливается в кольцевую гофру. Она сочетает радиальную защиту ленты с определённой гибкостью и применяется в кабелях высокого напряжения с масляным заполнением или там, где критична герметичность.

Материал брони тоже требует внимания. Оцинкованная сталь — вариант по умолчанию: дешёвая и прочная, но в агрессивной среде её ресурс резко падает. Алюминиевая броня проигрывает в механической прочности, но выигрывает в коррозионной стойкости и немагнитности.

Принципы согласования изоляции и брони

Это не два независимых выбора, а одна задача.

Класс напряжения задаёт изоляционный каркас. До 1 кВ ПВХ справляется; свыше 6 кВ СПЭ становится почти стандартом; от 110 кВ и выше к чистоте СПЭ предъявляются жёсткие требования — любая микропримесь может стать точкой пробоя. Пропитанная бумага уступает СПЭ по диэлектрическим характеристикам, но лучше держит коммутационные перенапряжения, поэтому сохраняется на некоторых старых подстанциях и выводах генераторов.

Условия прокладки определяют тип брони. Для прокладки в грунте — ленточная броня плюс наружная оболочка из ПВХ или ПЭ; под водой и в шахтах — только проволочная; в зонах с грызунами эффективны и лента, и проволока; там, где нужно экранирование, ленточная броня дополнительно ослабляет внешние помехи.

О чём нельзя забывать — электрохимия. Гальваническая коррозия в месте соединения алюминиевой и медной жил, электрохимическая коррозия стальной брони во влажной среде — это скрытые убийцы кабеля. В агрессивных грунтах стальную броню защищают битумным покрытием либо заменяют на алюминиевую.

Для электрика знание материалов работает в каждом решении при прокладке и в каждой диагностике. Когда перед вами старый кабель с пропитанной бумагой, перебитый кабель с ленточной броней или кабель с СПЭ, у которого появились признаки триинга, понимание механизмов старения материала — это и есть база для вывода о целесообразности ремонта или замены.
