Как собрать фонарь.
Собрать фонарь простейшая задача, это можно сделать не имея навыков. Однако электрикам очень часто приходится это делать. Возможно даже у начинающих это не вызовет затруднений.
Сперва следует с проверки комплектации у разных фонарей своя комплектация. Если все на месте начинаем сборку фонаря. Отрезаем кусок кабеля нужной длины обычно хватает менее полметра. Кабель лучше всего взять марки ВВГ 3×1,5 это одножильный медный кабель с малым сечением с ним очень удобно работать, хотя можно применять любой кабель.
Конец кабеля следует зачистить от изоляции и просунуть в патрон фонаря. Зачищенные концы проводов нужно загнуть плоскогубцами, а лучше круглогубцами, если есть, кольцом чтобы в них могли пройти болтики.

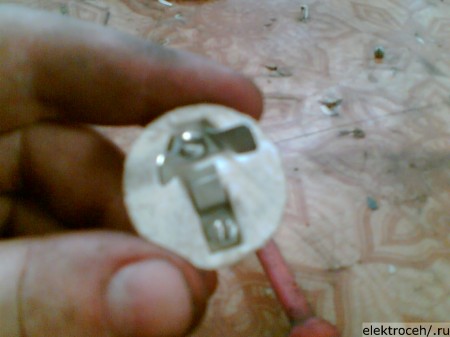

Далее протягиваем отверткой контактные лепестки, так как они могут быть ослабленными.

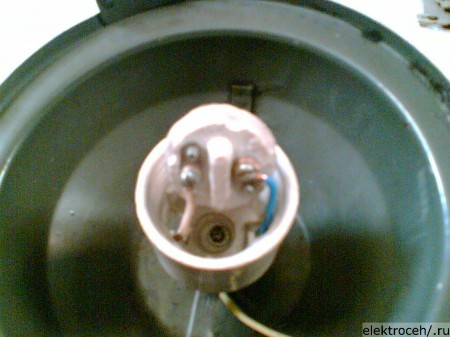

Теперь втягиваем концы проводов назад и собираем патрон.

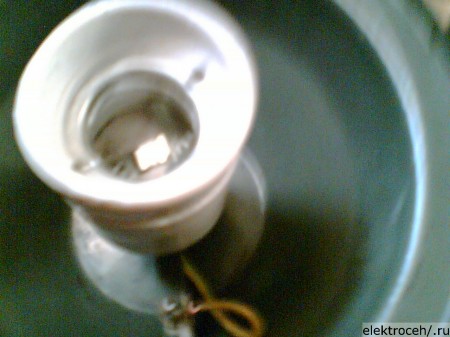

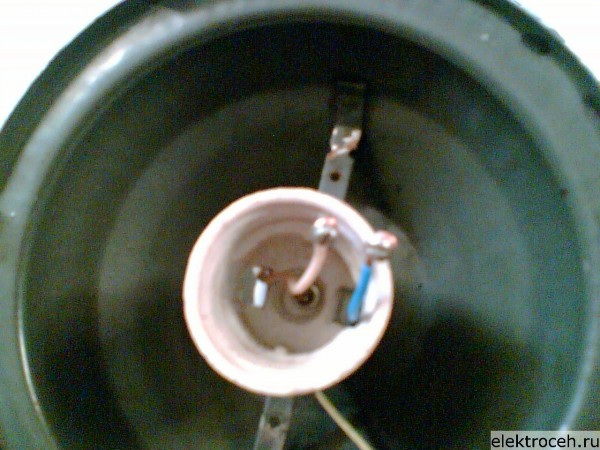

Закручиваем юбку патрона и не забываем прикрутить заземление.

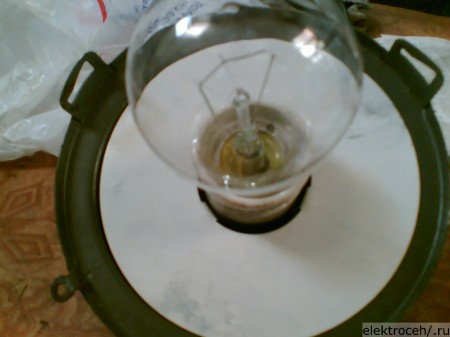

Не забываем перед вкручиванием лампочки установить отражатель. Ну и наконец закрываем стеклом.

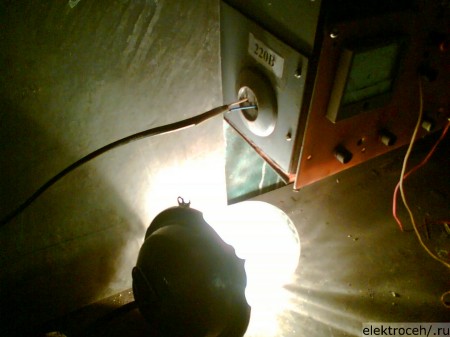

Все фонарь готов осталось его проверить и подключить.
