Натриевые лампы ДНаТ

светильник с натриевой лампой

Натриевые лампы ДНаТ высокого давления выпускают различной мощности 70, 150, 250, 400 ватт. Благодаря высокой светоотдаче натриевые лампы одни из самых экономичных источников искусственного света.

Основная область применения натриевых ламп ДНаТ наружное освещение, так как у них высокая светоотдача и спектр излучения оптимален для освещения в любых погодных условиях. Обратите внимание, как натриевые лампы ДНаТ светят в условиях тумана, дождя, снегопада, в этих условиях по освещению им нет равных, особенно в условиях тумана. При освещении в плохих погодных условиях они на много превосходят лампы ДРЛ такой же мощности.

Другая область применения этих ламп это освещение теплиц, оранжерей то есть для дополнительного освещения растений. Я конечно не ботаник, но говорят, что спектр излучения  хорошо подходит для растений. Однако при освещении растений мощные натриевые лампы ДНаТ 250 Ватт и больше следует располагать на расстоянии не менее 50 см, иначе растения могут получить ожоги.

В основном применение натриевых ламп ограниченно уличным освещением и освещением растений, так как у этих ламп искажена цветопередача, они светятся желто-оранжевым светом.

Основные характеристики натриевых ламп ДНаТ

высокая светоотдача — до 130 лм/Вт

мощность — 70, 150, 250, 400 Ватт (есть и другие)

цвет излучения — золотисто-белый

срок службы — в среднем от 12 000 до 25 000 часов

Аббревиатура ДНаТ расшифровывается как «дуговая натриевая трубчатая лампа». Конструкция и принцип работы лампы ДНаТ очень просты. Во внешнем стеклянном баллоне лампы ДНаТ есть специальная «горелка», которая представляет собой цилиндрическую разрядную трубку изготовленную  из  чистой окиси алюминия. Трубка заполнена смесью паров натрия и ртути, здесь присутствует также зажигающий газ ксенон. Электрический разряд (дуга) создается в парах натрия высокого давления.

Для подключения натриевой лампы необходим балласт (ПРА – пускорегулирующий аппарат или ЭПРА – электронный пускорегулирующий аппарат) и ИЗУ (импульсно-зажигающее устройство). В качестве балласта  для натриевой лампы ДНаТ используется обычный дроссель для подключения ламп ДРЛ соответствующей мощности. А ИЗУ можно купить в специализированном магазине или заказать через интернет, обычно продается вместе с натриевыми лампами, там же можно купить и дроссель.

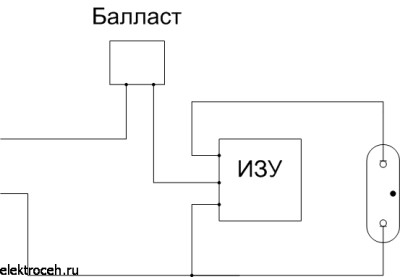

Схема подключения натриевой лампы ДНаТ — ИЗУ с тремя выводами

Схема Подключения натриевой лампы ДНаТ

Схема подключения натриевой лампы ДНаТ ИЗУ с двумя выводами

Схема подключения натриевой лампы ДНаТ

ИЗУ для натриевых ламп бывает двух видов с тремя или с двумя выводами. Схема подключения натриевой лампы обычно изображена на корпусе ИЗУ, на ней показано, куда какой вывод подключать. Однако выпускаются особые натриевые лампы (фирмы Philips или Osram) их  называют ДНАС, специальной конструкции для которых не требуется ИЗУ (импульсно-зажигающее устройство).

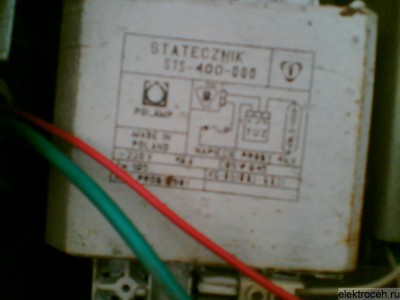

Схема подключения натриевой лампы на корпусе балласта

Я взял готовый светильник типа «кобра» для освещения растений в теплице. Этот прожектор уже приспособлен для применения натриевых ламп в нем есть дроссель и ИЗУ, также у него есть отражатель, который будет направлять весь свет на растения. В этом светильнике я применил натриевую лампу ДНаТ фирмы Филипс. Смотри фото.

Хочу заметить раньше в моей «кобре» горела обычная лампа ДРЛ, и ничего с ней не делалось, выходит, что в светильниках для натриевых ламп можно использовать лампы ДРЛ.

Утилизация натриевых ламп ДНаТ. Как выше было сказано, натриевые лампы содержат ртуть, они утилизируются также как и все ртутные лампы.

____________________

Дополнительно:
Экономичное освещение для всех

Комментарии и отзывы

Натриевые лампы ДНаТ: 12 комментариев

  1. admin Автор записи

    Для натриевых ламп есть особые дроссели с характеристиками отличающимися от дросселей для ДРЛ, такой дроссель на фото. Однако больше года назад мы переделывали обычные «кобры» для ДРЛ, 7 штук, под натриевые лампы. Просто добавляли ИЗО, вот эти светильники уже больше года работают безотказно. Никакого ремонта или замены ламп мы не проводили.

  2. Владимир

    ты(Вы) вроде напутал:Днат-дуговая лампа,натриевая(без ртути)
    ДРЛ-дуговая,ртутная! лампа

  3. andantares

    можно ли подключить лампу ДНАТ — 150 Вт под дроссель 250 Вт ?
    заранее благодарю за компетентный ответ

    1. Анатолий

      Можно! 100% Дроссель не должен быть меньшей мощности используемой лампы (как и ИЗУ) больше может. Ток лампы зависит от самой лампы. Какой ток ей нужен для запуска и работы такой она и будет потреблять.

  4. admin Автор записи

    andantares, Лучше не стоит лампа конечно гореть будет, но срок ее службы сильно сократится.

  5. Владимир

    Интересно как Вас запускается и горит Днат на дросселе ДРЛ? Насколько мне известно то у ДРЛ 250 ток лампы 2,15-2,35 А а у ДНАТ 250 — 3 А. Из личных испытаний днат не зажигается. Возможен вариант подключить её от дросселя ДРЛ 400 но будет работать с перекалом на 250 мА. Ну а подключить в стандартную схему Дната лампу ДРЛ это вообще жесть — 4,5 кВ зажигающий импульс ИЗУ и лампе пи-дец.

    1. admin Автор записи

      Уже 5 лет все прекрасно работает. Что есть то и ставим ДРЛ-ки или натриевые лампы без разницы.
      ДНАТ может не зажигаться из-за ИЗУ с некоторыми из них у нас тоже не запускались. Особенно те что с двумя выводами. Мы их обменяли в магазине на другие.
      ДРЛ садит зажигающий импульс 4,5кВ Чтоб ей пришел «пи-дец» нужен большой ток а не напряжение.
      Хотя допускаю что срок службы может сокращается.

  6. Никита

    день добрый очень нужна ваша помощь, суть в следущем, купил пусковое устройство специально для днат 100-400 куда как мне объяснили встроен дросель и изу, после подключения по схеме лампа проработала час, я ее отключил и после чего она не включалась больше, перебрал всю проводку, но без результатно, тогда решил купить новую лампу использую днат 250 вкрутил и горит тускло тускло, вот и гадаю что это такое? получается 1-я вообще не горит хотя 1 час она прекрасно работала после отключения перестала , а вторая стала тускло очень!

    1. admin Автор записи

      Надо проверить ИЗУ. Если гарантия действует несите назад в магазин пусть меняют. ИЗУ как стартер действует только при запуске.
      Дроссель рассчитан на лампы одной мощности и не может быть на 100-400 Вт. Напишите марку, название и тд.

  7. kalina415

    Выгорел дроссель 1И250 ДНаТ 30У-Н-002-УХЛ ТУ У 05477592-006-98. Может есть какие-нибудь данные этого дросселя (сколько витков и каким проводом)?

  8. kalina415

    Размотали дроссель. Оказалось 360 витков диаметр 1 мм. Как провод называется трудно сказать — малость подгорел лак… Может более точные данные есть, ведь могли ошибиться при подсчёте, да и диаметр меряли штангенциркулем.

    1. admin Автор записи

      Давно было, но вроде как 360 витков скорее всего и есть.
      Обычно Перемотками не заморачиваемся, раньше просто новый ставили, а сейчас и вообще на светодиодные прожекторы перешли.
