Трансформатор 12В

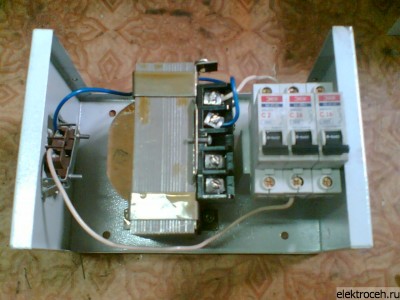

Обычный понижающий трансформатор на 12 Вольт

В сырых помещениях, гаражных боксах в «яме», и других помещениях по технике безопасности требуется устанавливать светильники с лампами на 12 Вольт. Для питания таких ламп применяют понижающий трансформатор. Помимо обычных трансформаторов в последнее время в продаже появились электронные импульсные трансформаторы. Однако при использовании для питания светильников напряжение 12 Вольт при большой длине провода лампы начинают гореть тускло, в полнакала. Попробуем решить эту проблему.

Вспомним физику. Мощность лампы накаливания 60 Ватт, напряжение от трансформатора 12 вольт отсюда вычислим ток: 60/12=5 Ампер. Если ток в 5 Ампер будет течь через 220 Вольт, то мощность получиться 1,1 кВт. При большом токе происходит падение напряжения, падение напряжения зависит от длинны провода и его сечения. Падение напряжения в 5-6 Вольт при напряжении 220 вольт не так заметно, а при 12 Вольтах это считай половина напряжения.

Решений этой проблемы я вижу три. Во-первых, применять лампочки меньшей мощности. Во-вторых, увеличить сечение провода и уменьшить его длину. В-третьих, повысить питающее напряжение.

Первое решение очевидно, если все равно лампочка 60 Вт светит в полнакала, может, стоит применить лампу на 40 Вт, и она будет светить ярче. Ну а если вы найдете или сделаете сами светодиодный светильник, то это будет еще лучше.

При питании ламп от понижающего трансформатора провод надо брать медный сечением не меньше 2,5 мм2, а лучше 4 мм2 или даже 6 мм2. Алюминиевый провод применять не стоит, так как у алюминия удельное сопротивление  выше, чем у меди и падение напряжения будет намного больше.

Ну и самый радикальный способ это увеличить напряжение от трансформатора. Этот способ поможет в любом случае. Обратите внимание, увеличивать напряжение следует для каждого провода идущего от трансформатора надо индивидуально, потому что если вы на длинном проводе подберете напряжение, например 18 Вольт и лампочка будет гореть нормально, то на коротком проводе она перегорит.

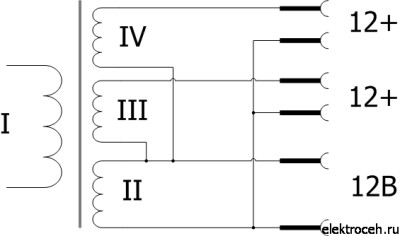

Схема понижающего трансформатора доработанная

Для обычного трансформатора берем провод такой же, каким намотана его вторичная обмотка и наматываем поверх обмотки трансформатора. Количество витков подбираем, как сказано выше в зависимости от провода, идущего от трансформатора до лампочки. Делаем это так, отмеряем кусок провода метра два, один его конец подсоединяем к одному выводу трансформатора, другим наматываем несколько витков и подключаем к проводу, идущему к лампочке, свободный вывод трансформатора так же к другому проводу лампочки. Включаем трансформатор в сеть и смотрим, как горит лампочка. Если лампочка горит тусклее, чем раньше, то конец провода, которым мы доматывали подключенный к вторичной обмотке трансформатора, подключаем к другому ее выводу, также переключаем провод, идущий к лампочке. Снова включаем трансформатор в сеть смотрим, как горит лампочка, если яркости не хватает, доматываем еще несколько витков, и так до тех пор, пока лампочка не будет гореть нормально. После этого собираем трансформатор капитально и пользуемся.

С электронным импульсным трансформатором поступаем по другому.

Комментарии и отзывы

Трансформатор 12В: 3 комментария

  1. ognebores

    Напряжение для переносных ламп разрешается до 40 вольт. Поэтому целесообразнее использовть 36-ти вольтовые лампы. Я, в пожарной части, где по совместительству электрик, поставил тр-р 220х36в. Предварительно, отмотал до 26-28 вольт и включаем автомобильные лампы на 24 в.

  2. Бывалый

    Лучшее решение, (при наличии только 12в.трансформатора),
    увеличение сечения провода.
